Ievads.
Jumta konstrukcijas ir matemātiska cīņa pret stihiju. Pret gravitāciju. Pret sniegu. Pret vēju. Un pret dabas spēku vēlmi pārkārtot mājas interjeru bez atļaujas.
Vārdi “jumta konstrukcijas” skan nopietni un droši. Tie var nozīmēt gan rūpīgi aprēķinātu nesošu sistēmu, gan intuitīvu dēļu krāvumu cerībā, ka “gan jau turēs”. Abos gadījumos nosaukums ir viens, bet zvēri – dažādi.
Kopņu ražotāji apgalvo, ka kopnes ir labākais risinājums - loģiski. Turklāt daudzos gadījumos tā ir tiesa. Tomēr kopnes nav brīnumlīdzeklis. Nepiemērotā vietā pat laba metode kļūst par sliktu ideju - nevis pašas metodes, bet izpratnes trūkuma dēļ.
Šis raksts paredzēts tiem, kuri vēlas orientierus. Bez formulu pārslodzes. Bez mārketinga putām. Vienkārši skaidru priekšstatu par to, kā jumta konstrukcijas tiek projektētas un kāpēc mūsdienās noteikti risinājumi sastopami biežāk par citiem.
Kopnes maģija
Kopnes maģija
Rakājoties internetā, uzdursieties dziļdomīgai definīcijai “par kopni sauc sistēmu, kas sastāv no taisniem, savā starpā galos savienotiem stieņiem”. Tā ir svēta patiesība, taču nekā daudz nepastāsta par kopņu izslavēto spēju pārklāt prāvus laidumus un uzņemt lielas slodzes, nepārvēršoties skaidu kaudzē.
Kopņu spēks slēpjas ģeometrijā. To pamatā ir trijstūris - figūra, kas pati par sevi ir stabila: trīs noteikta garuma malas var izveidot tikai vienu trijstūri. To nevar sašķiebt, pat ja stūros ierīko eņģes – atšķirībā no četrstūra, ko nemainot malu garumus, itin viegli transformēt no viena paralelograma citā. Tieši trijstūru ģeometrija ļauj kopnēm paredzami sadalīt slodzes un kontrolēt deformācijas.

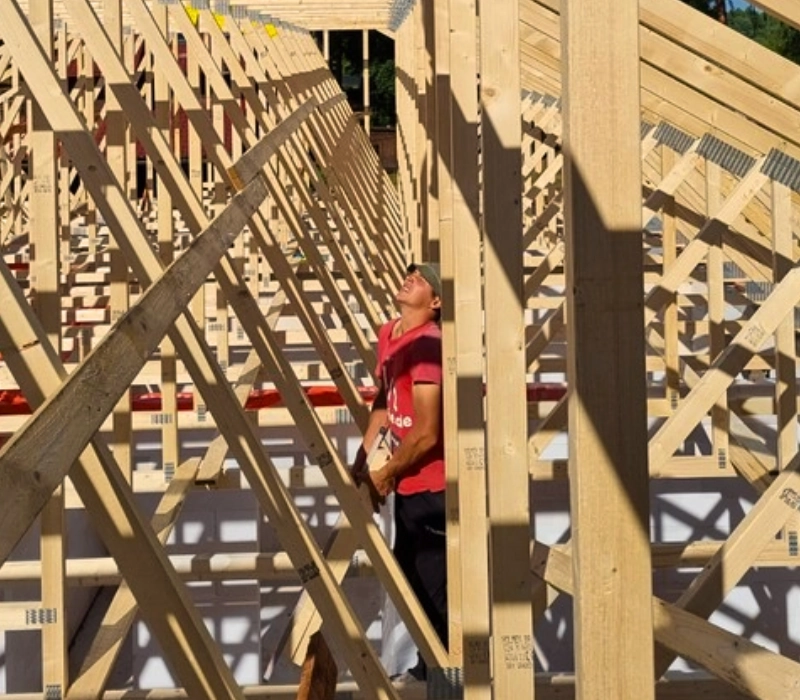

Kopnes iekšējo statu un atgāžņu režģis (iekšējais stieņu tīkls) parasti sastāv no trijstūriem, kas pielietojot pat elementāras ģeometrijas un fizikas zināšanas, ļauj aprēķināt, kādā veidā uzņemtās slodzes sadalīsies un tiks pārnestas uz balstiem. Nākamais solis ir sarežģītāks un ar variācijām - mezglu (stieņu savienojuma vietu) aprēķins. Koka kopņu mezgli var būt visdažādākie: bultskrūves, naglojums, uzlikas un jā - naglu plates. Ja aprēķini veikti pareizi, kopnes izgatavošanā izmantoti materiāli ar paredzamām īpašībām, kopne strādās, pat ja izskatīsies trausla.
Šī paredzamība apvienojumā ar aprēķinu automatizāciju un ražošanas procesu standartizāciju ir galvenais iemesls, kāpēc kopnes mūsdienu jumta konstrukcijās sastopamas tik bieži.
Bārā ienāk Hovs, Pratts un Vorens...

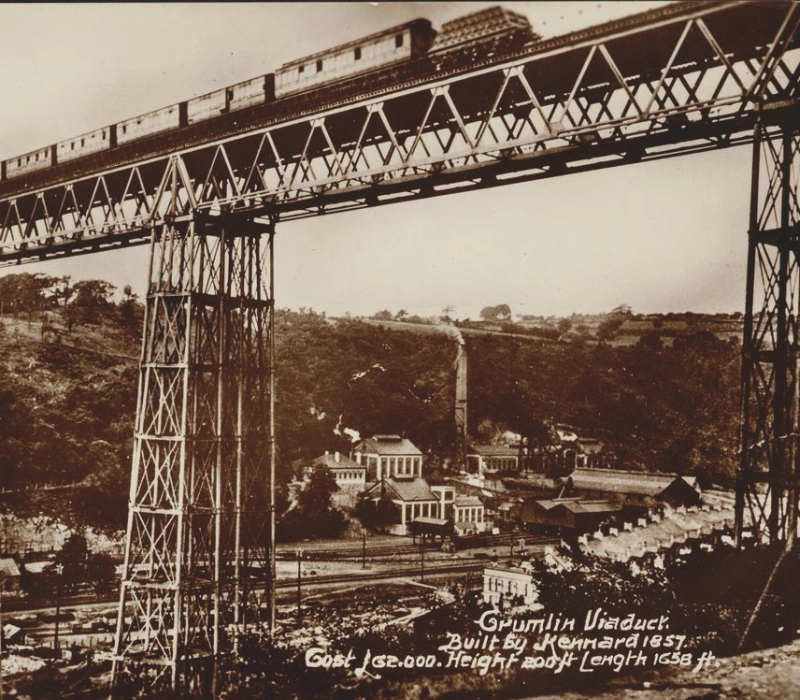

Lūzuma punkts lielu konstrukciju attīstībā bija industriālā tērauda parādīšanās. Ne tikai kā jauns materiāls, bet kā materiāls ar paredzamām īpašībām, tas 19. gadsimtā izraisīja veselu tērauda konstrukciju bumu – no Bruklinas tilta līdz Kristālā pilij Londonā un Eifeļa tornim Parīzē.
Howe, Pratt, Warren, Fink nav tikai stilīgi kopņu nosaukumi vien. Tie ir Viljams Hovs, Tomass Pratts, Džeimss Vorens un Alberts Finks – izcili 19. gadsimta inženieri, katrs ar savu atbildi uz jautājumu, kā sakārtot stieņu sistēmu tā, lai spēka vektoru virzieni būtu skaidri un aprēķināmi. Tieši tiltu inženieri bija spiesti precīzi nodalīt, kuri elementi strādā spiedē, kuri stiepē, un kā šīs lomas mainās atkarībā no slodzes veida.
Šajā laikā kopne no intuitīva karkasa pārtapa par analizējamu modeli. Parādījās tabulas, grafiskās metodes, vēlāk arī formāli statikas risinājumi, kas ļāva prognozēt konstrukcijas uzvedību, nepaļaujoties uz pieredzi vien. Šīs zināšanas pakāpeniski pārnesa arī uz ēku jumtiem un koka konstrukcijām.
No šī brīža jumta konstrukcija vairs nebija tikai amatniecības jautājums. Tā kļuva par inženiertehnisku uzdevumu, kurā forma, slodzes un mezgli veido vienotu sistēmu. Kopnes uzvarēja nevis ar izdomu, bet ar skaidrību.
Troksnis
Troksnis
Jumta konstrukcija pati sevi neizvēlas. To izvēlas cilvēki un viņu domāšanas veids . Kāds skatās uz jumtu kā no sienām uz augšu secīgi sakrautu detaļu kopumu: pārsegums, statņi, savilces, jumta krēsls, spāres. Cits - kā uz spēku lauku, kura formu un struktūru nosaka slodžu virzieni, un spēku līdzsvars.
Abas pieejas var novest pie droša risinājuma. Abas var arī izgāzties. Atšķirība nav izmantotajos elementos, bet tajā, vai konstrukcija tiek uztverta kā sistēma vai tikai kā zīmējums. Kārdinājums ar vieglu roku jebkurā jumtā iezīmēt zigzagos sadalītu rāmi, pārējo atstājot kopņu ražotāju ziņā, ir liels. Kopā ar uzstājīgo naratīvu, ka kopnes “var visu”, tas rada ērtu ilūziju, kurā atbildība pa ceļam izšķīst.
Runa nav par to, vai kopnes tiek lietotas pārāk bieži. Problēma ir tā, ka tās dažkārt tiek lietotas bez domāšanas kopņu kategorijās. Tad kopne pārtop par dekoratīvu shēmu, nevis mehānisku modeli. Vizuāli viss izskatās pareizi - līdz brīdim, kad konstrukcijai jāstrādā.
Kas paliek, kad izslēdz troksni
Kad terminoloģija ir nolikta malā un formas vairs nemēģina izlikties par risinājumu, paliek vienkāršs jautājums: vai jumta konstrukcija dara tieši to, kas tai paredzēts? Droši. Paredzami. Ilgtermiņā.
Ne spāres, ne kopnes pašas par sevi nav pareizas vai nepareizas. Tās ir instrumenti. Kļūdas rodas nevis izvēlē, bet brīdī, kad izvēle tiek aizstāta ar inerci, ieradumu vai vēlmi vienkāršot domāšanu. Fizika šādus kompromisus pieņem tikai uz laiku.
Labs jumts nav tas, kas atbilst modes vārdnīcai vai izskatās pazīstams rasējumā. Tas ir jumts, kura uzvedība ir saprasta vēl pirms tas ir uzbūvēts un kura risinājums ir piemērots konkrētajam uzdevumam, nevis otrādi.
Šajā ziņā jumta konstrukcija ir godīga. Tā nepiedod skaisti noformulētas pusdomas. Tā strādā - vai nestrādā. Un tas parasti kļūst skaidrs ātrāk, nekā gribētos.
